FFF-Drucker mit Endlosfasern Anisoprint Composer A3

FFF-Drucker mit Endlosfasern Anisoprint Composer A3.jpg



Drucktechnik:
• Fused Filament Fabrication (FFF)
• Composite Fiber Co-extrusion (CFC)
Bauraum: 420 mm x 297 mm x 210 mm
Düsendurchmesser: 1,75 mm
min. Schichtstärke: 60 μm
Druckgeschwindigkeit:
• 10 – 80 mm/s (FFF)
• 1 – 10 mm/s (CFC)
Bauplattentemperatur: bis zu 120°C
Materialien:
• Matrix: offenes Materialsystem für Thermoplaste bis 270°C Verarbeitungstemp.
• Faserverstärkung: Endlosfasern aus Carbon- und Basaltfasern 1,5k (vorimprägniert in einem Duromer)





FFF-Drucker mit Endlosfasern Anisoprint Composer A3



FFF-Drucker mit Endlosfasern Anisoprint Composer A30.jpg



Mit diesem Drucksystem können endlosfaser–verstärkte Filamente über die Composite Fiber Co-extrusion verdruckt werden.
Das eingesetzte Filament besteht aus Carbon-faser-Rovings, die in eine Epoxidharzmatrix eingebettet sind (Composite Carbon Fiber CCF). Das CCF-Filament wird zusammen mit einem thermoplastischen Filament (z.B. PA) verdruckt.

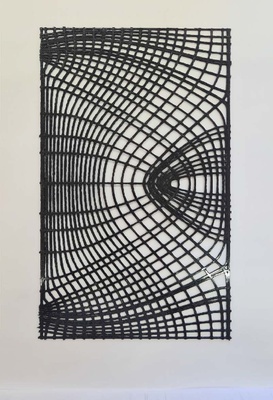

Durch die Verstärkung mit endlosfaserver-stärkten Carbonfasern können wesentlich höhere Steifigkeiten als mit unverstärkten Fil- amenten erreicht werden. Herausforderung ist allerdings, die Druckpfade fasergerecht, d.h. ausgerichtet in Richtung der Lastpfade, zu kon-zipieren und zu drucken. Unterbrechungen in den Fasern führen typischerweise zu Steifig-keitssprüngen und Schwachstellen im Bauteil und müssen daher durch die geeignete Gestal-tung des zu druckenden Bauteils von vorn- herein vermieden werden. Ein schönes Beispiel ist im linken Bild zu sehen, das die optimalen Pfade für eine (horizontale) 3-Punkt-Biegebe-lastung zeigt.
